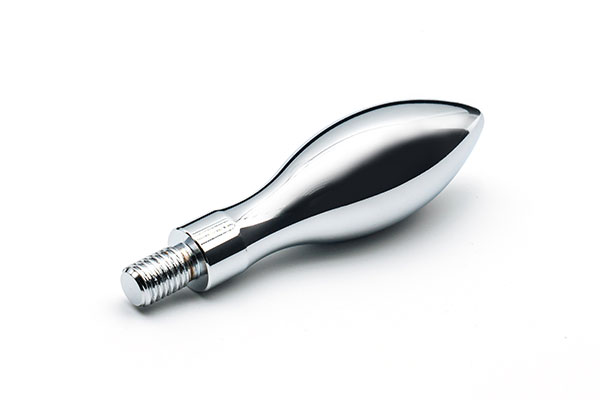

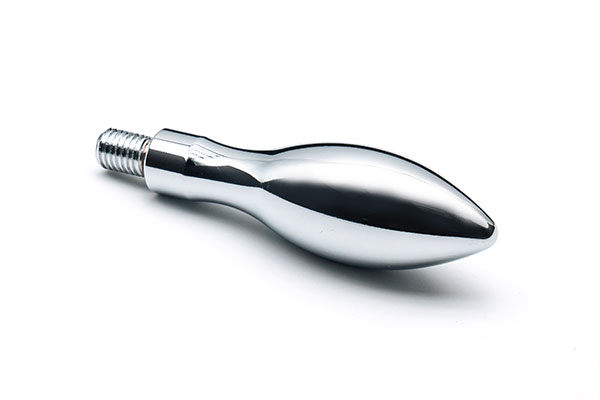

曲面手柄
【產品型號】HY8310.2
【執行標準】JB/T 7270.2-2014
【產品材質】鋼/不銹鋼
【表面處理】噴砂或鍍亮鉻/本色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069

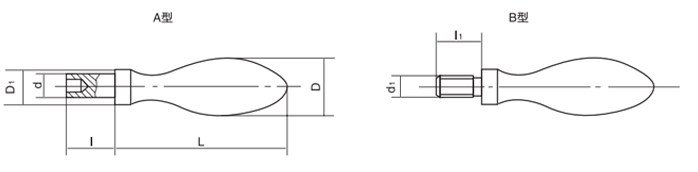

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | |||||||
| Type A | Type B | L | D | D? | d | d? | l | l? |
| HY8310.2\A4x32xl | HY8310.2\BM4x32 | 32 | 10 | 7 | 4 | M4 | 6、8、10 | 8 |
| HY8310.2\A5x40xl | HY8310.2\BM5x40 | 40 | 13 | 8 | 5 | M5 | 8、10、12 | 10 |
| HY8310.2\A6x50xl | HY8310.2\BM6x50 | 50 | 16 | 11.1 | 6 | M6 | 10、12、14、16 | 12 |
| HY8310.2\A8x63xl | HY8310.2\BM8x63 | 63 | 20 | 13.5 | 8 | M8 | 12、14、16、18、20 | 14 |
| HY8310.2\A10x80xl | HY8310.2\BM10x80 | 80 | 25 | 16 | 10 | M10 | 16、18、20、22、25 | 16 |
| HY8310.2\A12x100xl | HY8310.2\BM12x100 | 100 | 32 | 19.1 | 12 | M12 | 20、22、25、28、32 | 18 |
| HY8310.2\A16x112xl | HY8310.2\BM16x112 | 112 | 36 | 22 | 16 | M16 | 22、25、28、32、36 | 20 |

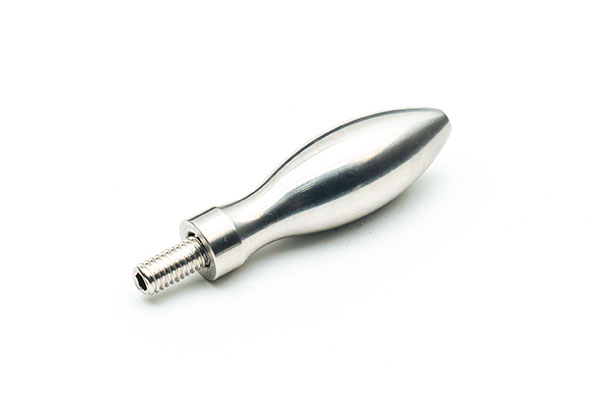

| 不銹鋼 SUS304 | HY8310.2S\BM6x50.8 | 50.8 | 15.9 | 11.1 | - | M6 | - | 12.7 |
| HY8310.2S\BM8x66.7 | 66.7 | 20.6 | 13.5 | - | M8 | - | 14.3 | |
| HY8310.2S\BM10x81 | 81 | 25.4 | 16 | - | M10 | - | 17.5 | |
| HY8310.2S\BM12x95.2 | 95.2 | 31.8 | 19.1 | - | M12 | - | 20.6 | |
技術信息
| 型號 | 材料 | 表面處理 |
| HY8310.2 | 鋼 | 噴砂或鍍亮鉻 |
| HY8310.2S | 不銹鋼 | 本色 |
※ 裝配類型：手柄安裝部位 A型為無螺紋，B型為帶螺紋；
※ 特殊要求說明：螺紋大小和手柄長度可按客戶提供的圖紙加工定制。
抱歉，該型號暫無3D模型！
